Клапан предохранительный запорный КПЗЭ-32
Клапан предохранительный запорный с электрическим приводом КПЗЭ-32 предназначен для прекращения подачи неагрессивных газов при отключении электрического сигнала. Клапан может использоваться в качестве исполнительного механизма в системе автоматики безопасности, прекращают подачу газа при выходе любого из контролируемых параметров на заданные пределы (температуры, загазованности, давления и т. п.).
Технические характеристики КПЗЭ-32

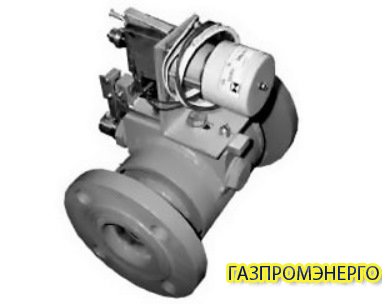

Клапан предохранительный запорный электромагнитный КПЗЭ-32 (см. рисунок) имеет стальной фланцевый корпус 1 с закрепленной в нем с помощью байонетного затвора катушкой 2. В катушке выполнено седло, которое перекрывается клапаном 3 с резиновым уплотнителем. Внутри клапана 3 имеется клапан для перепускания газа. Клапан 3 закреплен на оси 4, которая размещена в корпусе 1. На оси 4 установлены две пружины, один конец которых фиксируется в корпусе 1, другой — на клапане 3. На конце оси 4, выходящей наружу, жестко закреплен рычаг 5, который входит в зацепление с рычагом 6.
На корпусе 1 установлен на стойке электромагнитный привод 7, который имеет шток и жестко закрепленную на штоке фиксирующую втулку 8.
Наконечник рычага 6 вводится в зацепление с втулкой 8 и не дает рычагу повернуться. Клапан 3 взводится вручную посредством перемещения рычага 5, который вводится в зацепление с рычагом 6, установленным в вертикальное положение. При этом необходимо вручную вытянуть шток с фиксирующей втулкой 8 и фиксатором 9 застопорить его в этом положении. При подаче на электромагнит напряжения фиксатор 9 освобождается, а втулка 8 и вместе с ней весь клапан остается в положении «взведено».
При отключении напряжения шток электромагнита с втулкой 8 втягивается. Рычаг 6 выходит из зацепления с втулкой 8, и клапан 3 закрывается.
Технические характеристики КПЗЭ-32
- Рабочее давление на входе — 1,6 MПа.
- Среда - любой неагрессивный газ
- Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.
- Температура окружающей среды — от −60 до +40 °С.
- Температура рабочей среды — до +100° С.
- Тип соединения — фланцевое по ГОСТ 12820-80.
- Материал корпуса — сталь 20, сталь 09Г2С*.
- *По специальному заказу.
Клапан предохранительный запорный электромагнитный КПЗЭ-32 (см. рисунок) имеет стальной фланцевый корпус 1 с закрепленной в нем с помощью байонетного затвора катушкой 2. В катушке выполнено седло, которое перекрывается клапаном 3 с резиновым уплотнителем. Внутри клапана 3 имеется клапан для перепускания газа. Клапан 3 закреплен на оси 4, которая размещена в корпусе 1. На оси 4 установлены две пружины, один конец которых фиксируется в корпусе 1, другой — на клапане 3. На конце оси 4, выходящей наружу, жестко закреплен рычаг 5, который входит в зацепление с рычагом 6.
На корпусе 1 установлен на стойке электромагнитный привод 7, который имеет шток и жестко закрепленную на штоке фиксирующую втулку 8.
Наконечник рычага 6 вводится в зацепление с втулкой 8 и не дает рычагу повернуться. Клапан 3 взводится вручную посредством перемещения рычага 5, который вводится в зацепление с рычагом 6, установленным в вертикальное положение. При этом необходимо вручную вытянуть шток с фиксирующей втулкой 8 и фиксатором 9 застопорить его в этом положении. При подаче на электромагнит напряжения фиксатор 9 освобождается, а втулка 8 и вместе с ней весь клапан остается в положении «взведено».
При отключении напряжения шток электромагнита с втулкой 8 втягивается. Рычаг 6 выходит из зацепления с втулкой 8, и клапан 3 закрывается.
Обозначение изделия | Ду, мм | А, мм | В, мм | Н, мм | Масса, кг |
КПЗЭ-32 | 32 | 230 | 308 | 244 | 14 |
