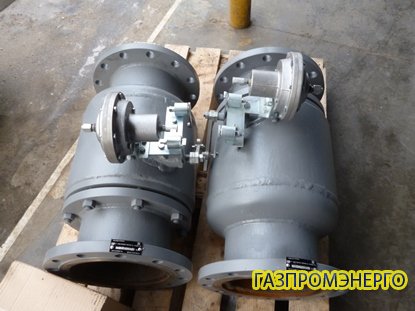

Клапан запорный КПЗ-150
Клапан предохранительно-запорный КПЗ-150 сквозной применяется для перекрытия потока природного и других не агрессивных газов к источнику потребления при выпуске заданного давления из заданных пределов. Данные клапана могут быть использованы при замене устаревших клапанов, так как строительная длина и настроечные параметры у КПЗ-150 полностью совпадают.
Основные технические характеристики КПЗ 150
Рабочее давление на входе — 1,6 MПа.
Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.
Температура окружающей среды — от −60 °C до +40 °С.
Температура рабочей среды — до +100° С.
Тип соединения — фланцевое по ГОСТ 12820-80.
Материал корпуса — сталь 20, сталь 09Г2С*.
*По специальному заказу.
КПЗ-Н | КПЗ-С | КПЗ-В | КПЗ-В1 | |
Пределы настройки контролируемого давления, МПа: | ||||
нижний | 0,0003–0,003 | 0,01–0,12 | 0,003–0,03 | 0,1–0,4 |
верхний | 0,002–0,075 | 0,06–0,32 | 0,03–0,75 | 0,2–0,75 |
Обозначение изделия | Ду, мм | А, мм | В, мм | Н, мм | Масса, кг |
КПЗ-150 | 150 | 600 | 367 | 490 | 115 |

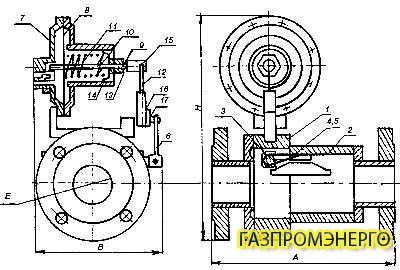

Клапан предохранительный запорный КПЗ-150:
1 — корпус; 2 — клапан; 3 — ось; 4,5 — пружины; 6, 16 — рычаги; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружины; 12 — упор; 13, 14 — втулки; 15 — наконечник; 17 — планка
