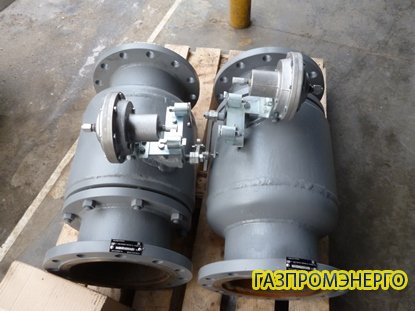

Клапан запорный КПЗ-800

Клапан предохранительно-запорный КПЗ-800 сквозной применяется для перекрытия потока природного и других не агрессивных газов к источнику потребления при выпуске заданного давления из заданных пределов. Данные клапана могут быть использованы при замене устаревших клапанов, так как строительная длина и настроечные параметры у КПЗ-800 полностью совпадают.

Основные технические характеристики КПЗ 800

Рабочее давление на входе — 1,6 MПа.
Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.
Температура окружающей среды — от −60 °C до +40 °С.
Температура рабочей среды — до +100° С.
Тип соединения — фланцевое по ГОСТ 12820-80.
Материал корпуса — сталь 20, сталь 09Г2С*.
*По специальному заказу.


КПЗ-Н

КПЗ-С

КПЗ-В

КПЗ-В1

Пределы настройки контролируемого давления, МПа:

нижний

0,0003–0,003

0,01–0,12

0,003–0,03

0,1–0,4

верхний

0,002–0,075

0,06–0,32

0,03–0,75

0,2–0,75


Обозначение изделия

Ду, мм

А, мм

В, мм

Н, мм

Масса, кг

КПЗ-800

800

1850*

1540*

1950*

2700*

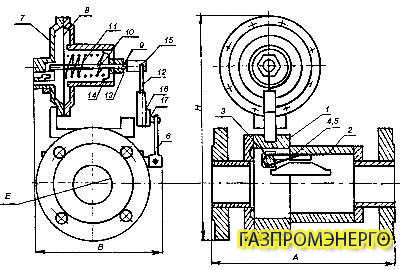

Клапан предохранительный запорный КПЗ-800:
1 — корпус; 2 — клапан; 3 — ось; 4,5 — пружины; 6, 16 — рычаги; 7 — механизм контроля; 8 — мембрана; 9 — шток; 10, 11 — пружины; 12 — упор; 13, 14 — втулки; 15 — наконечник; 17 — планка
