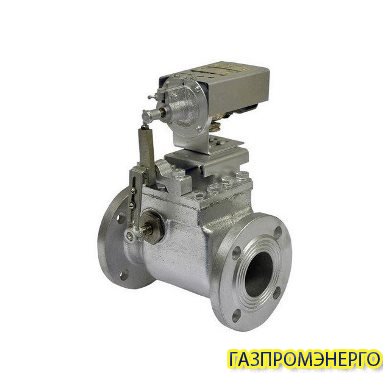

Клапан запорный КЗГЭ

Клапаны запорные газовые электромагнитные КЗГЭ предназначены для прекращения подачи газа в системах автоматического управления газоиспользующими устройствами.

Клапаны запорные газовые электромагнитные КЗГЭ изготавливаются с условным проходом DN 50, 100 мм с рычагами, расположенными слева по ходу газа, направление потока газа справа-налево (основное исполнение) или справа по ходу газа, направление потока газа слева-направо (исполнение – 01).

Вид климатического исполнения УХЛ 3 ГОСТ 15150-69 с температурой окружающего воздуха от минус 30o до плюс 60oС.

Монтаж клапана производится на горизонтальном газопроводе в вертикальном положении.

Технические характеристики:

Наименование параметра или размера

Норма типоразмеров

1 Рабочая среда

природный газ по ГОСТ 5542-87

2 Диаметр условного прохода, мм

КЗГЭ-50

КЗГЭ-100

3 Рабочее давление, МПа

от 0,0009 до 1,6

4 Тип привода

электромагнитный

5 Напряжение питающей сети, В

220±22

6 Частота, Гц

50

7 Потребляемая мощность, Вт, не более

25

8 Класс герметичности затвора

А по ГОСТ 9544-2005

9 Время срабатывания, сек, не более

0,15

10 Тип присоединения

фланцевый по ГОСТ 12815-80 на PN 1,6 МПа

11 Строительная длина, мм

230±1,5

350±2,0

12 Габаритные размеры, мм, не
более
длина L
ширина B
высота H

230
197
368

350
240
437

13 Масса, кг, не более

24

35
