Газорегуляторная установка на раме ГРУ-400-01

Газорегуляторная установка на раме ГРУ-400-01 с одной линией редуцирования на базе регулятора РДНК-400М
ГРУ-400-01 используют для редуцирования давления природного газа (по ГОСТ 5542) до необходимого потребителю уровня и сохранения этого уровня выходного давления независимо от колебаний параметров в системе.

Кроме того, устройство обеспечивает очистку рабочего вещества от механических примесей и своевременное отключение подачи газа в аварийных ситуациях.

Технические характеристики:

Наименование параметра

Значение

Регулятор давления газа

РДНК-400М

Регулируемая среда

природный газ по ГОСТ 5542-87

Давление газа на входе, Рвх, МПа

0,6

Диапазон настройки выходного давления, Рвых, кПа

2–5

Пропускная способность (для газа плотностью ρ=0,73 кг/м³), м³/ч

500

Наличие отопления

Масса, кг

70

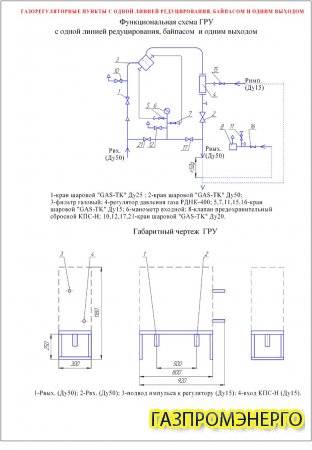

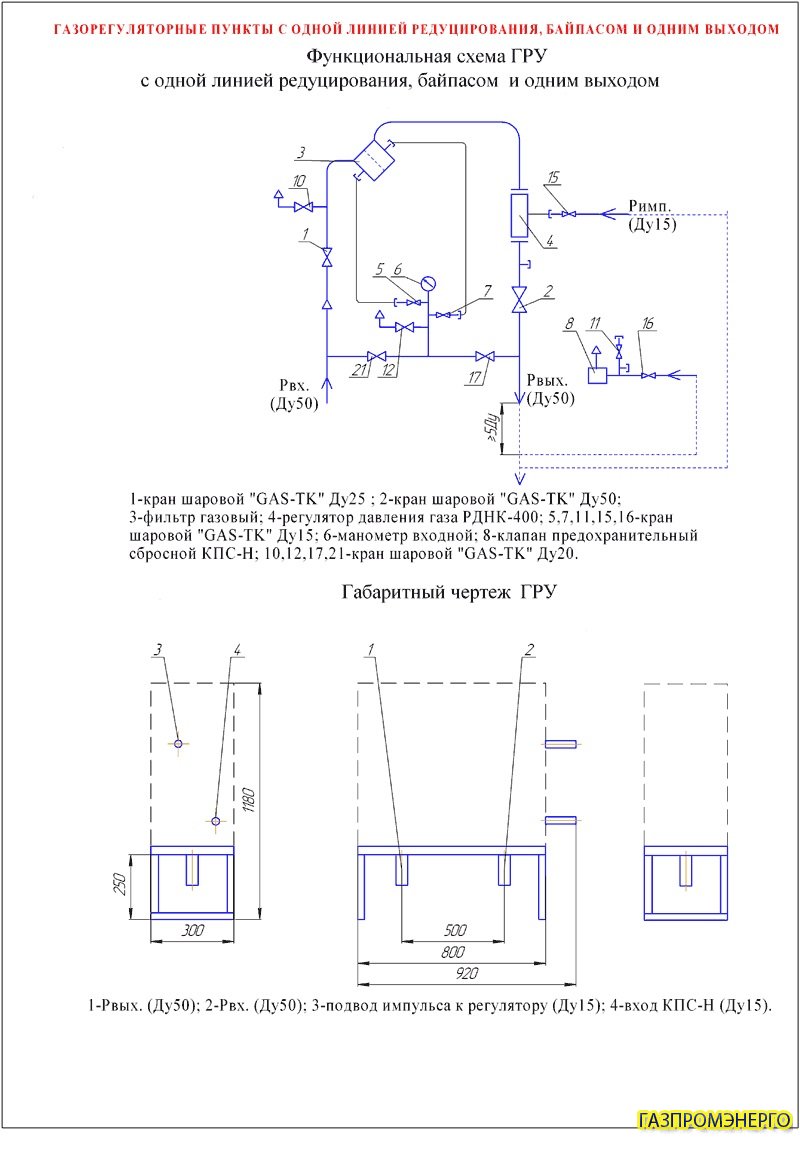

Схема:
