Газораспределительный пункт ДРП-4 с двумя Итальянскими регуляторами B249 является первым промежуточным звеном при транспортировке газа конечному потребителю. В соответствии с требованиями безопасности, газораспределительный пункт должен быть размещен в отдельном хорошо вентилируемом здании.

Из сети высокого или среднего давления газ попадает в ДРП-4 2х2 через систему фильтров, где из него удаляются механические примеси. Затем он подается в регулятор давления, минуя предохранительный клапан. Назначение этого клапана автоматически прекращать подачу газа при уровне давления газа, не соответствующем нормам для данного газопровода. Подача газа прерывается как при слишком высоком, так и при слишком низком давлении в сети.

Основные технические характеристики:

Диапазон рабочих температур: -40ºС ... +60ºС

ДРП производят с отключающим устройством на входе.
ДРП оснащен сетчатым фильтром Ду20 с номинальным давлением 1,6 МПа, предназначен для очистки среды от механических примесей.
Измерение входного давления ДРП   производится  манометром   с   диапазоном
показаний 0-0,6 МПа; класс точности 1,5.
ДРП оснащен регулятором фирмы "TARTARINI"
Для защиты газопровода за регулятором от временного чрезмерного роста давления газа, в регуляторе предусмотрен сбросной клапан (ПСК); в случае последующего повышения входного давления газа или значительного понижения
 выходного, срабатывает встроенный в регулятор быстрозапорный клапан (ПЗК).
Покрытие корпуса ДРП: порошковая эпоксиполиэфирная краска.

Гарантия на лакокрасочное покрытие корпуса: не менее 10 лет.

Диапазон срабатывания ПЗК

В249 по повышению давления: 0,0025-0,012 МПа.

В249 AP0: 0,012-0,05 МПа

В249 по  снижению  давления:  0,0007-0,0044  МПа

В249 AP: 0,0044-0,04 МПа

Установка:

ДРП - на подвижной подставке

Ресурс работы ДРП: 12 лет

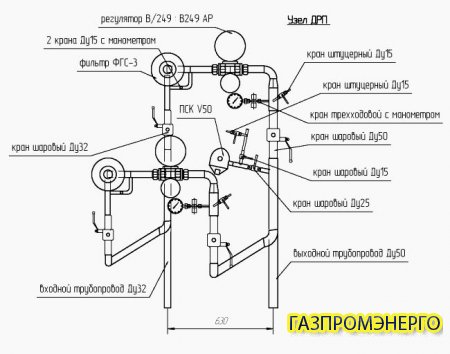

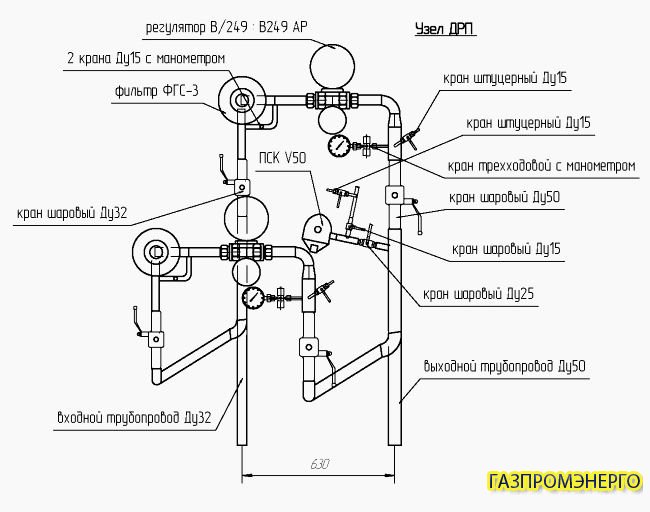

Схема:
