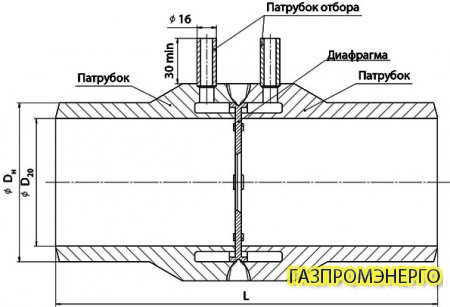

Блок с диафрагмой для трубопроводов тепловых станций предназначен для создания перепада давления при измерении расхода воды и водяного пара по методу переменного перепада давления.

Угловой способ отбора давления.

В типовом исполнении изготавливается с двумя парами отверстий для отбора давления. Блок комплектуется 4-мя патрубками, ввариваемые при монтаже к импульсным линиям диаметром 16 мм.
По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Опросной лист Скачать файл: Скачать





Технические характеристики:

Исполнение по СТО ЦКТИ 839.01	Условный проход Dy, мм	Монтажная длина L, мм	DН, мм
р=37,27 МПа, t=280 °C
01	200	1003	273
02	250	1223	325
03	300	1373	377
04	350	1663	465
05	400	1903	530
р=23,54 МПа, t=250 °C; р=18,14 МПа, t=215 °C
06	100	563	133
р=23,54 МПа, t=250 °C
07	65	263	76
08	150	783	194
09	175	863	219
10	225	1063	273
11	250	1243	325
12	300	1463	377
13	350	1633	426
р=18,14 МПа, t=215 °C
14	150	823	194
15	175	783	219
16	225	983	273
17	250	1283	325
18	300	1443	377
р=3,92 МПа, t=450 °C; р=4,31 МПа, t=340 °C; р=7,45 МПа, t=145 °C; р=3,92 МПа, t=200 °C
19	50	213	57
р=3,92 МПа, t=450 °C; р=7,45 МПа, t=145 °C
20	80	333	89
21	150	703	159
22	200	923	219
23	250	1143	273
24	300	1363	325
25	100	503	108
р=4,31 МПа, t=340 °C; р=3,92 МПа, t=200 °C
26	100	503	108
27	300	1363	325
28	350	1583	377
29	400	1763	426
30	450	1923	465
