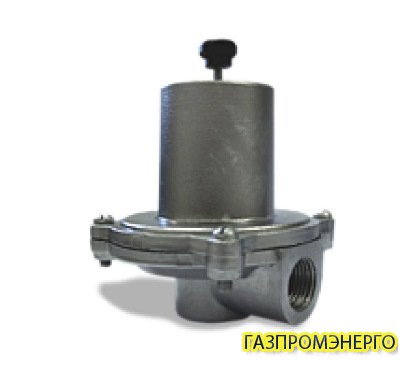

КПС, КПС-Н, КПС-С клапан предохранительный сбросной
Клапаны предохранительные сбросные КПС, КПС-Н, КПС-С являются устройствами мембранного типа прямого действия и предназначены для ограничения давления не агрессивных газов путем сброса избыточного давления газа в атмосферу до установления требуемой величины.Основные технические характеристики:
Тип клапана | КПС-Н | КПС-С-1 | КПС-С-2 | ||
1. Рабочая среда | Природный газ по ГОСТ 5542-87 | ||||
2. Температура окружающей среды | -400С +600С | ||||
3. Максимальное рабочее давление на входе, кПа | 6 | 50 | 400 | ||
4. Диапазон настройки срабатывания Рср., кПа | 2,5…6 | 6…50 | 50…360 | ||
5. Погрешность срабатывания, % не более: | ± 5,0 | ||||
6. Пропускная способность, м/ч, при превышении давления срабатывания от номинального значения настройки на 0,1Рср. | 0,5±0,05 | ||||
7. Присоединительные размеры: - входное отверстие - выходное отверстие | G ½-В G ¾-В | ||||
8. Габаритные размеры, мм, не более: - длина - ширина - высота | 85 85 158 | ||||
9. Масса, кг, не более | 0,5 | ||||
