Клапаны предохранительные запорные КПЗЭ-25, КПЗЭ-32, КПЗЭ-40, КПЗЭ-50, КПЗЭ-80, КПЗЭ-100, КПЗЭ-150, КПЗЭ-200, КПЗЭ-250, КПЗЭ-300, КПЗЭ-350, КПЗЭ-400, КПЗЭ-450, КПЗЭ-500, КПЗЭ-600, КПЗЭ-700, КПЗЭ-800


Клапан КПЗЭ-25, КПЗЭ-32, КПЗЭ-40, КПЗЭ-50, КПЗЭ-80, КПЗЭ-100, КПЗЭ-150, КПЗЭ-200, КПЗЭ-250, КПЗЭ-300, КПЗЭ-350, КПЗЭ-400, КПЗЭ-450, КПЗЭ-500, КПЗЭ-600, КПЗЭ-700, КПЗЭ-800 предохранительные запорные с электроприводом предназначены для прекращения подачи газа при отключении электрического сигнала. Они могут использоваться в качестве исполнительных механизмов в системах автоматики безопасности, прекращающих подачу газа при выходе любого из контролируемых параметров на заданные пределы (температуры, загазованности, давления и т. п.).

Основные технические характеристики:

Рабочее давление на входе — 1,6 (16) MПа.
Климатическое исполнение — УХЛ категории 3 по ГОСТ 15150-69.
Температура окружающей среды — от −60 до +40 °С.
Температура рабочей среды — до +100° С.
Тип соединения — фланцевое по ГОСТ 12820-80.
Материал корпуса — сталь 20, сталь 09Г2С.

Обозначение изделия

Ду, мм

А, мм

В, мм

Н, мм

Масса, кг

КПЗЭ-25

25

230

308

244

13

КПЗЭ-32

32

230

308

244

14

КПЗЭ-40

40

230

308

244

15

КПЗЭ-50

50

230

308

244

16

КПЗЭ-80

80

350

376

273

40

КПЗЭ-100

100

350

376

273

41

КПЗЭ-150

150

600

487

367

115

КПЗЭ-200

200

600

491

372

115

КПЗЭ-250

250

755*

616*

475*

180*

КПЗЭ-300

300

800*

849*

620*

270*

КПЗЭ-350

350

800*

846*

620*

270*

КПЗЭ-400

400

960*

926*

740*

480*

КПЗЭ-450

450

960*

930*

740*

480*

КПЗЭ-500

500

1150*

1050*

890*

800*

КПЗЭ-600

600

1300*

1350*

1060*

1150*

КПЗЭ-700

700

1500*

1600*

1280*

1955*

КПЗЭ-800

800

1850*

1950*

1540*

2700*

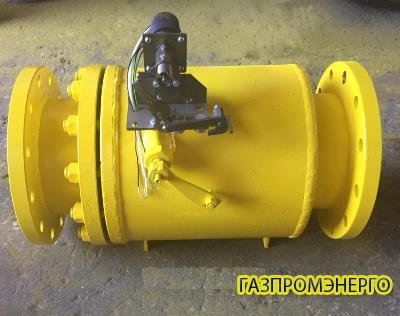

Клапан предохранительный запорный электромагнитный КПЗЭ имеет стальной фланцевый корпус 1 с закрепленной в нем с помощью байонетного затвора катушкой 2. В катушке выполнено седло, которое перекрывается клапаном 3 с резиновым уплотнителем. Внутри клапана 3 имеется клапан для перепускания газа. Клапан 3 закреплен на оси 4, которая размещена в корпусе 1. На оси 4 установлены две пружины, один конец которых фиксируется в корпусе 1, другой — на клапане 3. На конце оси 4, выходящей наружу, жестко закреплен рычаг 5, который входит в зацепление с рычагом 6. На корпусе 1 установлен на стойке электромагнитный привод 7, который имеет шток и жестко закрепленную на штоке фиксирующую втулку 8.

Наконечник рычага 6 вводится в зацепление с втулкой 8 и не дает рычагу повернуться. Клапан 3 взводится вручную посредством перемещения рычага 5, который вводится в зацепление с рычагом 6, установленным в вертикальное положение. При этом необходимо вручную вытянуть шток с фиксирующей втулкой 8 и фиксатором 9 застопорить его в этом положении. При подаче на электромагнит напряжения фиксатор 9 освобождается, а втулка 8 и вместе с ней весь клапан остается в положении «взведено».
