Диафрагма ДКС камерная применяется для создание перепада давления при измерении расхода жидкостей, газов, водяного пара по методу переменного перепада давления.

Габаритные и присоединительные размеры по МИ 2638.

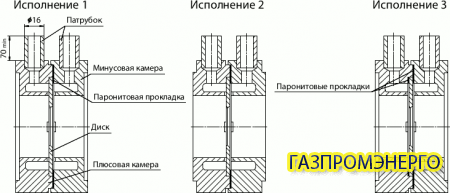

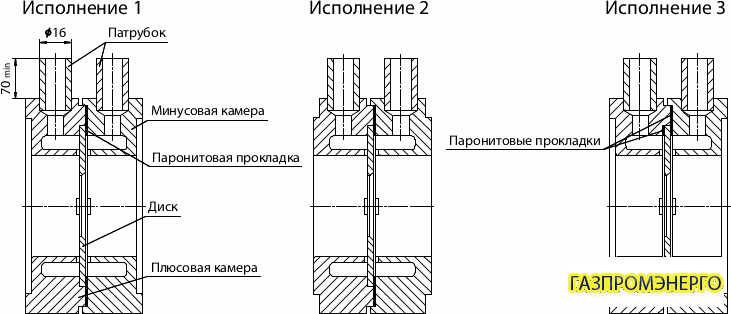

Конструктивное исполнение диска:

стандартные диафрагмы для трубопроводов с внутренним диаметром более или равным 50 мм (по ГОСТ 8.586.1(2), МИ 2638); код - "ГОСТ";
стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм (по РД 50-411); код -  "С50";
с коническим входом (по РД 50-411); код - "К";
износоустойчивые (по РД 50-411); код - "И";
с технологическим отверстием (без расточки диаметра); код - "Б/Р".
В типовом исполнении изготавливается с одной парой патрубков для отбора давления и предусматривает приварку импульсных линий диаметром 16 мм.

По требованию заказчика количество пар отбора может быть увеличено до четырех, также возможно изменение диаметра патрубков отбора, нарезание на них резьбы и гибка для обеспечения требуемого межцентрового расстояния. Дополнительные требования должны быть указаны в опросном листе.

Опросной лист Скачать файл: Скачать






Технические характеристики:

Условный проход DN, мм	Обозначение диафрагмы при условном давлении РN, МПа
	до 0,6	свыше 0,6 до 10
50	ДКС 0,6-50	ДКС 10-50
65	ДКС 0,6-65	ДКС 10-65
80	ДКС 0,6-80	ДКС 10-80
100	ДКС 0,6-100	ДКС 10-100
125	ДКС 0,6-125	ДКС 10-125
150	ДКС 0,6-150	ДКС 10-150
200	ДКС 0,6-200	ДКС 10-200
250	ДКС 0,6-250	ДКС 10-250
300	ДКС 0,6-300	ДКС 10-300
350	ДКС 0,6-350	ДКС 10-350
400	ДКС 0,6-400	ДКС 10-400
450	ДКС 0,6-450	ДКС 10-450
500	ДКС 0,6-500	ДКС 10-500
